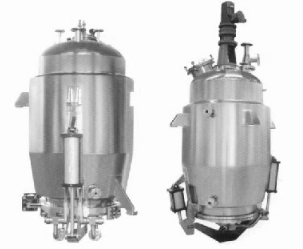

電加熱提取罐

    一、電加熱提取罐產品概述
　　電加熱提取罐是指以電源加熱提供熱量的提取罐適用于中藥、食品、飲料、化工等行業的常壓、微壓、水煎、溫浸、熱回流、滲透、芳香油成分的提取及有機溶劑的回收等多種工藝。電加熱提取罐采用動態提取，具有時間短，效率高，操作方便等優點。電加熱提取罐特別適合醫院、大中院校、科研單位進行小試、中試或小規模生產。
　　二、電加熱提取罐結構組成
　　電加熱提取罐主體包括內筒體、夾套層、保溫層、攪拌裝置、電加熱裝置、支耳、出料口等;電加熱提取罐保溫層以巖棉作為保溫材料。
　　內筒體材質為優質SUS304/316L，夾套采用全封閉，外筒體SUS304亞光薄鋼板。 電加熱提取罐內配備CIP清洗自動旋轉噴洗球頭，測溫孔、防爆視燈、視鏡、快開式投料口等，確保操作簡便，符合GMP醫藥標準。具有溶劑分布均勻，出渣方便等特點。
　　電加熱提取罐成套設備由1.提取罐;2.泡沫捕集器;3.氣液分離器;4.冷卻器;5.冷凝器;6.油水分離器;7.料液泵;8.管道過濾器及內部聯接管路構成。
　　三、電加熱提取罐結構特性
　　1、電加熱提取罐具有占地面積小、制作精致、配套齊全、操作方便等優點。特別適合于小批量、多品種的生產方式。
　　2、電加熱提取罐設備采用電加熱換熱方式，加熱速度快，換熱效率高。
　　3、電加熱提取罐加熱結構設計先進、高效、安全、加熱和降溫快捷、加熱均勻。
　　4、電加熱提取罐設備功能齊全，適用于水提和醇提，能進行常壓和負壓提取并且可以回收揮發油。配置控制箱，操作方便，可實現常溫提取、低溫提取等工藝要求。
四、電加熱提取罐選型參數

型 號	TQ-0.3	TQ-0.5	TQ-1.0	TQ-2.0	TQ-3.0	TQ-6.0	TQ-8.0
容    積   （L）	300	600	1200	2700	3200	6300	8500
內膽設計壓力（Mpa）	常壓
夾層設計壓力（Mpa）	0.25
壓縮空氣壓力（Mpa）	0.5至0.7
加料口直徑  （mm）	350	350	400	400	400	500	500
加熱面積    （M2）	0.3	0.6	3.8	4.7	6.0	9.5	9.5
冷凝冷卻面積（M2）	8.2	9.5	11	12	14	18	21
排渣口直徑  （mm）	200	200	600	800	800	1000	1000
電機減速機功率（KW）	0.75	1.1	1.5	2.2	3	4	5.5



　五、倒錐型提取罐質量標準　
電加熱提取罐可采用執行的設計、制作、檢驗標準如下：
　　1. SFDA 《藥品生產質量管理規范》2010年版
　　2.《醫藥工業潔凈廠房設計規范》(GB50457-2008)
　　3. GAMP藥品生產自動化管理規范
　　4. GB150.1~150.4-2011《鋼制壓力容器》
　　5. NB/T47003.1-2009《鋼制焊接常壓容器》
如需了解更多電加熱提取罐相關信息及配套設備、EPC建廠整包及生產線建設相關內容，歡迎關注北京舜甫科技有限公司官方網站或撥打400-6006-917電話咨詢，我司將安排工程師為您提供專業解決方案和全方位服務。（可根據客戶需求，進行非標設計）
