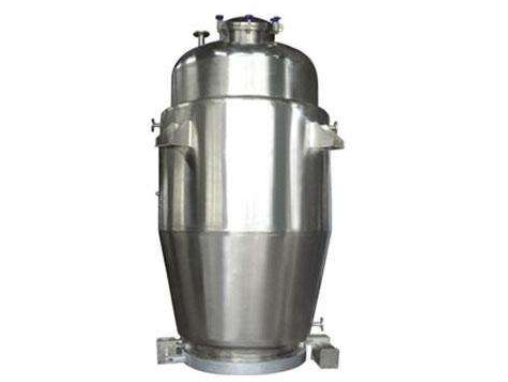

直錐提取罐

一、直錐提取罐用途：
直錐提取罐可用于中藥、食品、化工行業的常壓、微壓、水煎、溫浸、熱回流、強制循環滲漉作用、芳香油提取及有機溶媒回收等多種工藝操作。具有效率高、操作方便等優點，罐內配備CIP清洗系統符合GMP標準。
二、直錐提取罐結構組成：
成套直錐提取罐設備由1.提取罐；2.泡沫捕集器；3.氣液分離器；4.冷卻器；5.冷凝器；6.油水分離器；7.料液泵；8.管道過濾器及內部聯接管路構成。
直錐提取罐內筒體材質為優質SUS304/316L，夾套采用全封閉，外筒體SUS304亞光薄鋼板。 直錐提取罐內配備CIP清洗自動旋轉噴洗球頭，測溫孔、防爆視燈、視鏡、快開式投料口等，確保操作簡便，符合GMP醫藥標準。具有溶劑分布均勻，出渣方便等特點。
三、直錐提取罐特點：
1、外形上小下大，呈倒錐狀。尤其利于溶劑循環提取，提取溶劑能夠均勻地從罐底部向上運動，而且由于從罐底部向罐頂部逐漸減小，很好的避免了溶劑流動短路的現象。罐底部面積大，出液面積大，出液快，不易堵。出渣方便，加熱效果好。
2、提取罐底部采用雙層過濾板設計，分為過濾支撐板和主過濾板。雙層過濾板可以打開，方便觀察，易于清理。
3、進料采用加料漏斗和大口徑蝶閥，蝶閥帶有蝸輪蝸桿關閉裝置。
四、直錐提取罐選型參數：

規格型號	TQ-Z-1.0	TQ-Z-2.0	TQ-Z-3.0	TQ-Z-6.0	TQ-Z-8.0
全容積(L)	1200	2300/td>	3200	6300	8500
罐內設計壓力(MPa)	0.09
夾套內設計壓力(MPa)	0.3
壓縮空氣壓力(MPa)	0.6-0.7
投料門直徑(mm)	150	200	200	300	350
排渣門直徑(mm)	800	1000	1200	1500	1700
加熱面積(㎡)	2.0	3.2	5.3	6.8	8.5
冷凝面積(㎡)	3	4	4	6	8
冷卻面積(㎡)	0.5	1	1	1	2
能耗(kg/h)	145	195	258	300	552


根據用戶不同需求，直錐提取罐可采用執行的設計、制作、檢驗標準如下：
  1.  SFDA 《藥品生產質量管理規范》2010年版
  2.《醫藥工業潔凈廠房設計規范》（GB50457-2008）
  3.  GAMP藥品生產自動化管理規范
如需了解更多直錐提取罐相關信息及配套設備、EPC建廠整包及生產線建設相關內容，歡迎關注北京舜甫科技有限公司官方網站或撥打400-6006-917電話咨詢，我司將安排工程師為您提供專業解決方案和全方位服務。（可根據客戶需要，進行非標設計）
