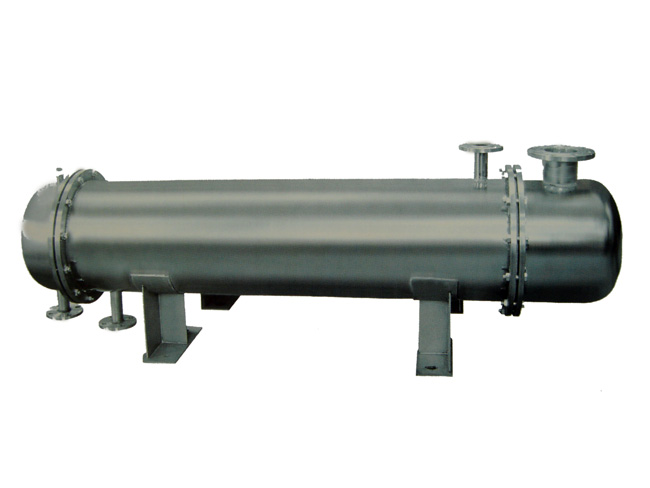

管殼式換熱器

管殼式換熱器
產品描述
管殼式換熱器的定義:
管殼式換熱器以封閉在殼體中管束的壁面作為傳熱面的間壁式換熱器。這種換熱器結構較簡單,操作可靠,可用各種結構材料(主要是金屬材料)制造,能在高溫、高壓下使用,是目前應用最廣的類型。
管殼式換熱器的結構:
管殼式換熱器由殼體、傳熱管束、管板、折流板(擋板)和管箱等部件組成。殼體多為圓筒形,內部裝有管束,管束兩端固定在管板上。進行換熱的冷熱兩種流體,一種在管內流動,稱為管程流體;另一種在管外流動,稱為殼程流體。為提高管外流體的傳熱分系數,通常在殼體內安裝若干擋板。擋板可提高殼程流體速度,迫使流體按規定路程多次橫向通過管束,增強流體湍流程度。換熱管在管板上可按等邊三角形或正方形排列。等邊三角形排列較緊湊,管外流體湍動程度高,傳熱分系數大;正方形排列則管外清洗方便,適用于易結垢的流體。
流體每通過管殼式換熱器管束一次稱為一個管程;每通過殼體一次稱為一個殼程。為提高管內流體速度,可在兩端管箱內設置隔板,將全部管子均分成若干組。這樣流體每次只通過部分管子,因而在管束中往返多次,這稱為多管程。同樣,為提高管外流速,也可在殼體內安裝縱向擋板,迫使流體多次通過殼體空間,稱為多殼程。多管程與多殼程可配合應用。
管殼式換熱器可分為以下幾種主要類型:
①固定管板式換熱器管束兩端的管板與殼體聯成一體,結構簡單,但只適用于冷熱流體溫度差不大,且殼程不需機械清洗時的換熱操作。當溫度差稍大而殼程壓力又不太高時,可在殼體上安裝有彈性的補償圈,以減小熱應力。
②浮頭式換熱器管束一端的管板可自由浮動,完全消除了熱應力;且整個管束可從殼體中抽出,便于機械清洗和檢修。浮頭式換熱器的應用較廣,但結構比較復雜,造價較高。
③ U型管式換熱器 每根換熱管皆彎成U形,兩端分別固定在同一管板上下兩區,借助于管箱內的隔板分成進出口兩室。此種換熱器完全消除了熱應力,結構比浮頭式簡單,但管程不易清洗。
④渦流熱膜換熱器渦流熱膜換熱器采用最新的渦流熱膜傳熱技術,通過改變流體運動狀態來增加傳熱效果,當介質經過渦流管表面時,強力沖刷管子表面,從而提高換熱效率。最高可達10000W/㎡℃。同時這種結構實現了耐腐蝕、耐高溫、耐高壓、防結垢功能。其它類型的換熱器的流體通道為固定方向流形式,在換熱管表面形成繞流,對流換熱系數降低。
管殼式換熱器的冷卻特點:
1.傳熱管采用外表面軋制翅片的銅管,導熱系數高,換熱面積大。
2.導流板引導殼程流體在換熱器內呈折線形連續流動,導流板間距可根據最佳流速進行調節,結構堅固,能滿足大流量甚至超大流量、脈動頻率高的殼程流體換熱。
3.當殼程流體為油液時,適用于粘度低和較清潔的油液換熱。
管殼式換熱器的主要控制參數為加熱面積、熱水流量、換熱量、熱媒參數等。根據用戶需求進行訂制。
